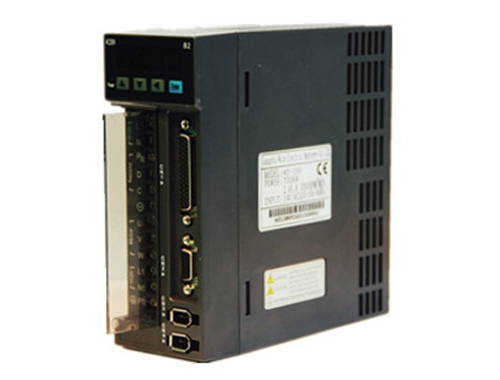

伺服驅動B2系列
- 發布時間：2019/5/16 18:24:27
- 概 述
B2系列
型號： 10B2、20B2、30B2、50B2、75B2
控制方式：位置、速度、內部速度、力矩、JOG、速度試運行
適配反饋單元：1000-6000線增量式編碼器，2500線省線式增量編碼器，17位絕對值編碼器
適配電機：200W-5.5KW
其它功能：集成RS232通訊、RS485 Modbus通訊、碼盤任意分頻反饋、速度力矩模擬量監控輸出
說明書下載：
https://pan.baidu.com/s/1mc9qxY57R_KdtwTDV-NJ4Q
提取碼：xudv
技術指標
|
型號 |
15B2 |
20B2 |
30B2 |
50B2 |
75B2 |
||||||
|
輸出功率（KW） |
0.1-0.75 |
0.4-1.5 |
1.7-2.3 |
2.3-3.8 |
3.0-5.5 |
||||||
|
電機額定扭矩（N.m） |
0.01-3.5 |
4-10 |
6-15 |
15-35 |
35-55 |
||||||
|
輸入電源 |
單相或三相AC220V±10% |
三相AC220V±10% |
|||||||||
|
編碼器類型 |
增量式編碼器、省線式增量編碼器、17位絕對值編碼器 |
||||||||||
|
控制方式 |
①位置控制 ②速度控制 ③內部速度控制 ④力矩控制 ⑤JOG運行 ⑥速度試運行 |
||||||||||
|
再生制動 |
內置、外置 |
使用環境 |
濕度 |
小于90%，無結露 |
溫度 |
工作：0~55℃；存儲：-20~80℃ |
|||||
|
制動方式 |
電阻能耗制動 |
振動 |
小于0.5G（4.9m/S2），10~60Hz（非連續運行） |
||||||||
|
控制方式 |
速度響應頻率 |
250Hz以上 |
|
||||||||
|
速度波動 |
<±3%（負載0%~100%）；<±2%（電源-10% ~ +10%） |
||||||||||
|
調速比 |
1：5000 |
||||||||||
|
輸入脈沖頻率 |
≦500KHz |
||||||||||
|
位置控制 |
輸入方式 |
①脈沖+方向 ②CW脈沖+CCW脈沖 ③正交AB脈沖 |
|||||||||
|
電子齒輪比 |
1-9999/1-9999 |
||||||||||
|
反饋脈沖 |
任意分頻反饋 |
||||||||||
|
速度控制 |
控制功能 |
速度控制范圍-3000 ~ +3000rpm |
|||||||||
|
速度指令 |
直流-10V ~ +10V模擬量指令（電壓正負表示運轉方向） |
||||||||||
|
速度變化率 |
±1%（負載變化0-100%） |
||||||||||
|
力矩控制 |
控制功能 |
轉矩控制范圍：±3倍額定轉矩 |
|||||||||
|
轉矩指令 |
直流-10V ~ +10V模擬量指令（電壓正負表示運轉方向） |
||||||||||
|
轉矩變化率 |
±1%（負載變化0-100%） |
||||||||||
|
參數設定方法 |
機器面板鍵盤、RS232通訊設定、RS485通訊設定 |
||||||||||
|
使用負載慣量 |
小于電機轉子慣量的3倍 |
||||||||||
|
安裝方式 |
壁掛式安裝 |
||||||||||
|
接地方式 |
端子外殼接地，接地電阻≦0.1Ω |
||||||||||
|
監視功能 |
鍵盤數碼管監視 |
轉速，當前位置，指令脈沖，位置偏差，電機電流，力矩，峰值轉矩，指令脈沖頻率，轉子絕對位置，運行狀態，輸入輸出端子狀態，碼盤信號狀態，母線電壓，控制板溫度，模擬指令采樣AD值，報警信息，等 |
|||||||||
|
模擬量輸出監視 |
轉速，轉矩，電流，峰值轉矩，電機轉子位置 |
||||||||||
|
保護功能 |
超速，母線欠壓過壓，過流，過載，熱過載，制動異常，編碼器異常，位置超差等 |
||||||||||
|
顯示、操作 |
6位數碼管，4個按鍵 |
||||||||||
